Panoramica

Potenzia le tue operazioni di perforazione geotecnica con la nostra asta di perforazione geotecnica ASTM A519 grado 4130. Disponibili in dimensioni da Ø60,3 a 114,3 mm (2,375–4,5 pollici) di diametro esterno (OD) e da 4 a 12,7 mm (0,157–0,5 pollici) di spessore della parete (WT), incluso lo standard di settore Ø89 mm x 6 mm (3,504 pollici x 0,236 pollici), questi tubi in acciaio senza saldatura o saldati offrono resistenza, durata e precisione eccezionali per il campionamento del terreno in ambienti ambientali, geotecnici e delle acque sotterranee. bene le applicazioni. Progettati per la perforazione a percussione e rotativa, garantiscono prestazioni affidabili in condizioni di terreno difficili, con usi secondari minimi nelle applicazioni strutturali.

Perché scegliere la nostra asta di perforazione geotecnica?

·Rettilineità eccezionale: Rettilineità entro 0,1 mm/metro, mantiene la precisione di perforazione e riduce la deviazione del foro.
·Proprietà meccaniche migliorate – Maggiore resistenza allo snervamento e alla fatica rispetto ai tubi laminati a caldo.
·Tolleranza dimensionale stretta : diametro esterno, spessore della parete e adattamento della filettatura coerenti. (ad esempio, Ø89 mm/3,504 in OD ±0,1 mm, 6 mm/0,236 in WT ±3%) garantiscono la compatibilità con gli impianti geotecnici.
·Superficie interna ed esterna liscia – Attrito inferiore, rimozione più semplice di sporco/fluidi.
·Durata prolungata – Resistente all'usura, ai danni alla filettatura e ai guasti per fatica.
·Dimensioni standard globali: Dimensioni come Ø89 mm x 6 mm (3,504 x 0,236 pollici) e Ø76,1 mm x 6 mm (3 x 0,236 pollici) soddisfano le esigenze del settore per il campionamento del suolo.
·Prestazioni versatili: Ottimizzato per Geoprobe® DT45 e impianti simili, garantendo un carotaggio efficiente.

Gradi di acciaio comuni per aste di perforazione geotecnica

La nostra asta di perforazione ASTM A519 grado 4130 è completata da altri gradi per soddisfare le diverse esigenze geotecniche:

·ASTM A519 4130 (45#): Acciaio legato ad alta resistenza (carico di snervamento: ~520 N/mm², resistenza alla trazione: ~690 N/mm²) per il campionamento del terreno in terreni misti (ad es. Ø89 mm x 6 mm / 3,504 pollici x 0,236 pollici).
·ASTM A519 4140: Maggiore resistenza (resistenza allo snervamento: ~655 N/mm², resistenza alla trazione: ~862 N/mm²) per campionamento di terreni più profondi o più duri (ad esempio, Ø101,6 mm x 8 mm / 4 pollici x 0,315 pollici).
· ASTM A519 4340: Resistenza ultraelevata (resistenza allo snervamento: ~710 N/mm², resistenza alla trazione: ~930 N/mm²) per condizioni geotecniche estreme (ad esempio, Ø114,3 mm x 10 mm / 4,5 pollici x 0,394 pollici).
·API 5DP E75: Grado standard per aste di perforazione (resistenza allo snervamento: ~517 N/mm², resistenza alla trazione: ~689 N/mm²) per perforazione geotecnica e di pozzi d'acqua (ad esempio, Ø76,1 mm x 6 mm / 3 pollici x 0,236 pollici).
·API5DPX95: Resistenza migliorata (resistenza allo snervamento: ~655 N/mm², resistenza alla trazione: ~724 N/mm²) per campionamenti impegnativi del terreno (ad esempio, Ø89 mm x 6 mm / 3,504 pollici x 0,236 pollici).
·API 5DP G105: Elevata resistenza (resistenza allo snervamento: ~724 N/mm², resistenza alla trazione: ~793 N/mm²) per perforazioni geotecniche profonde (ad es. Ø101,6 mm x 8 mm / 4 pollici x 0,315 pollici).
·API 5DP S135: Resistenza premium (resistenza allo snervamento: ~931 N/mm², resistenza alla trazione: ~1000 N/mm²) per condizioni estreme (ad esempio, Ø114,3 mm x 10 mm / 4,5 pollici x 0,394 pollici).
·AISI 304 (EN 1.4301): Acciaio inossidabile per perforazioni resistenti alla corrosione in terreni contaminati (ad es. Ø89 mm x 6 mm / 3,504 pollici x 0,236 pollici).

Questi gradi garantiscono versatilità per il campionamento del terreno, l'installazione di pozzi di falda freatica e i test geotecnici, allineandosi a standard come API 5DP e GB/T 699.

Processo di produzione

1. Selezione delle materie prime – Le billette premium (45#, AISI 1045, 4130, 4140) sono testate per purezza e consistenza.
2. Formatura a caldo – Le billette vengono laminate a caldo o forgiate in tubi cavi.
3. Trafilatura a freddo – I tubi vengono trafilati a freddo attraverso stampi di precisione per affinare l'accuratezza dimensionale, la rotondità e la rettilineità.
4. Trattamento termico – Rinvenimento per bilanciare forza, tenacità e resistenza alla fatica.
5. Raddrizzamento – Avanzate macchine raddrizzatrici multirullo e idrauliche garantiscono che il tubo raggiunga tolleranze di rettilineità molto strette, riducendo la deviazione della perforazione.

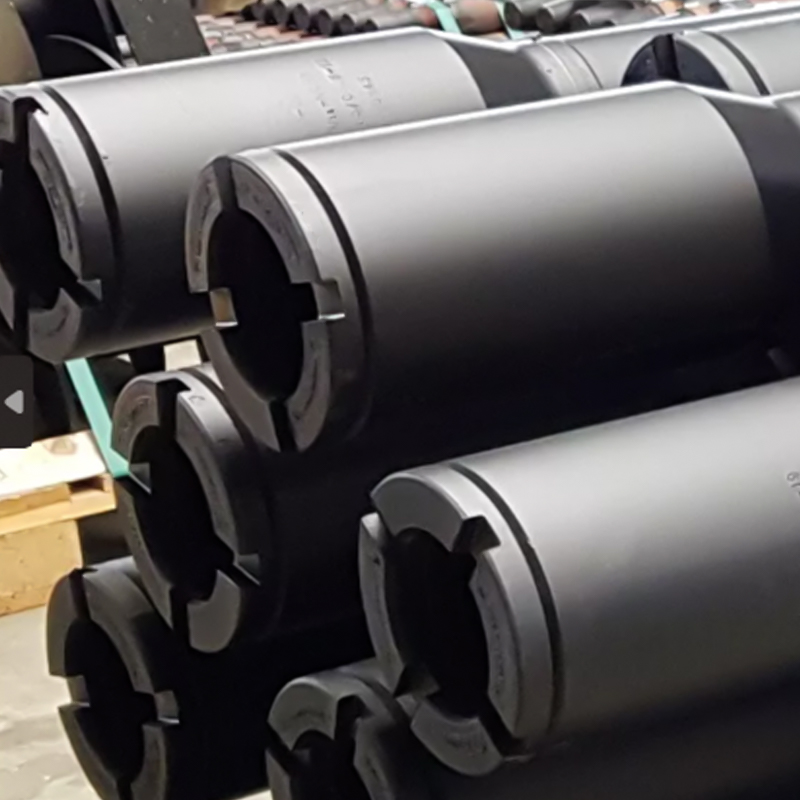

6. Lavorazione CNC – Le estremità vengono tornite e preparate per la filettatura.
7. Filettatura – Le filettature Q™ (o R/T/API) sono tagliate con torni CNC per garantire un trasferimento affidabile della coppia.
8. Trattamento superficiale – Ossido nero, fosfatazione, zincatura o rivestimento su specifica del cliente.
9. Ispezione e test – Controlli dimensionali, controllo rettilineità, prove ad ultrasuoni, prove di durezza e calibratura filetti.

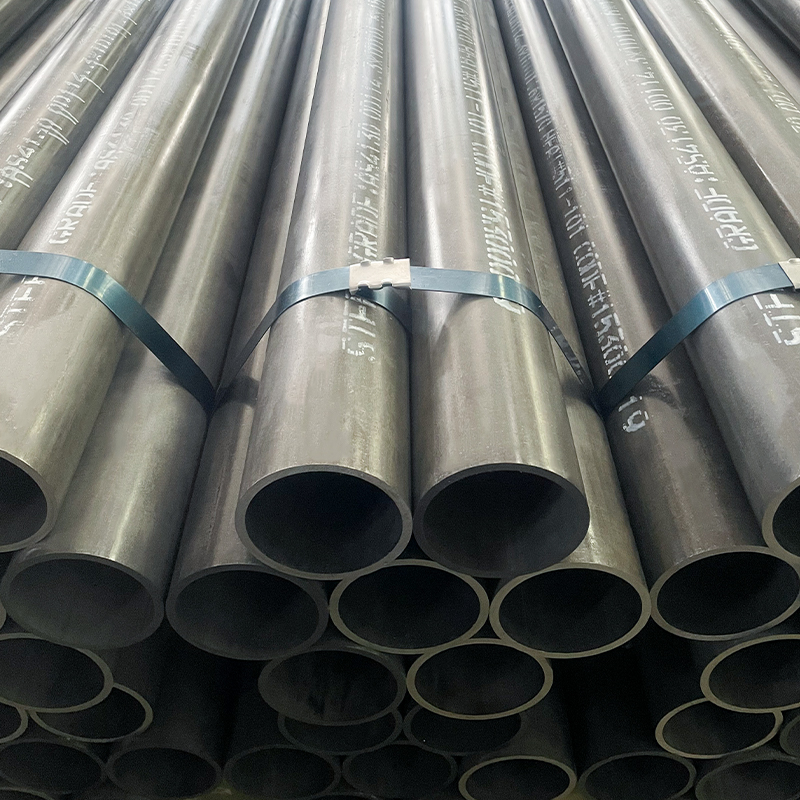

10. Imballaggio – I tubi sono dotati di protezioni per la filettatura e fasciati in modo sicuro.

Questo processo fornisce aste di perforazione ad alte prestazioni per un campionamento affidabile del terreno.

Specifiche dei materiali

Grado: ASTM A519 Grado 4130 (equivalente a GB/T 699 45#), con opzioni per 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304
Composizione chimica (grado 4130, % se non diversamente specificato):
·Carbonio (C): 0,28–0,33
·Manganese (Mn): 0,40–0,60
·Fosforo (P): 0,035 max
·Zolfo (S): 0,040 max
·Cromo (Cr): 0,80–1,10
·Molibdeno (Mo): 0,15–0,25
Proprietà meccaniche (grado 4130, bonificato):
·Carico di snervamento: ~520 N/mm²
·Resistenza alla trazione: ~690 N/mm²
·Allungamento: 15% (min)

Intervallo di dimensioni:

·Diametro esterno (OD): Ø60,3–114,3 mm (2,375–4,5 pollici)
·Spessore della parete (WT) : 4–12,7 mm (0,157–0,5 pollici)
·Lunghezza: R1 (6,1–7,6 m / 20–25 piedi), R2 (8,5–10 m / 28–33 piedi), R3 (11,6–13,7 m / 38–45 piedi) o taglio personalizzato

Dimensioni comuni per aste di perforazione geotecnica (OD x WT):
·Ø60,3 mm x 6 mm (2,375 x 0,236 pollici, campionamento del terreno leggero)
·Ø76,1 mm x 6 mm (3 pollici x 0,236 pollici, campionamento del terreno standard)
·Ø89 mm x 6 mm (3,504 x 0,236 pollici, campionamento del terreno standard)
·Ø101,6 mm x 8 mm (4 pollici x 0,315 pollici, campionamento del terreno più profondo)
·Ø114,3 mm x 10 mm (4,5 x 0,394 pollici, perforazione geotecnica pesante)

Tolleranze (secondo ASTM A519):
·OD: ±0,05 mm per Ø60,3–100 mm; ±0,1 mm per >100–114,3 mm
·PESO: ±3%
·Lunghezza: ±50 mm per lunghezze tagliate
·Condizioni di consegna: Bonificato e temperato, normalizzato
·Condizioni della superficie: Ossido nero, rivestimento fosfatato o su specifica del cliente
·Filettature di connessione: NC26, NC31, NC38, NC40 o personalizzato

Applicazioni
I nostri ASTM A519 Grado 4130 e altri tubi di perforazione (ad esempio, Ø89 mm x 6 mm / 3,504 pollici x 0,236 pollici) sono progettati per:
Campionamento geotecnico del terreno, indagine del sito, perforazione geotecnica: aste di perforazione ad alte prestazioni per:
1. Test ambientali: Analisi del suolo per contaminazione (4130, AISI 304, Ø89 mm x 6 mm).
2. Indagini Geotecniche: Test di penetrazione standard (SPT), carotaggio (4130, 4140, Ø76,1 mm x 6 mm).
3. Pozzi di falda freatica: Installazione di pozzetti di monitoraggio (API 5DP E75, X95, Ø101,6 mm x 8 mm).
4. Sondaggio dinamico: Campionamento percussivo in terreni misti (4130, G105, Ø89 mm x 6 mm).
5. Valutazioni di siti di ingegneria civile
6. Analisi della stabilità delle fondazioni e dei terreni
7. Applicazioni secondarie (uso limitato):
·Supporti strutturali su piccola scala (ad esempio, ASTM A519 4140).
·Involucri temporanei per perforazioni superficiali (AISI 304).

Per applicazioni più leggere, esplora i nostri tubi ASTM A513 grado 1010 per rulli trasportatori.

Garanzia di qualità

Tutti i tubi di grado 4130, 4140, API 5DP e altri sono conformi ad ASTM A519, API 5DP o agli standard pertinenti. I certificati di prova conformi alla norma DIN EN 10204 3.1 verificano la composizione chimica, le proprietà meccaniche e l'accuratezza dimensionale. I test ad ultrasuoni, i test di durezza e le ispezioni delle filettature garantiscono le massime prestazioni per la perforazione geotecnica.

Migliora l'efficienza del campionamento del suolo

·Costruito per terreni difficili: Dimensioni come Ø89 mm x 6 mm (3,504 x 0,236 pollici) e Ø101,6 mm x 8 mm, con qualità da 4130 a S135, garantiscono durata e precisione.
·Conformità agli standard globali: Le opzioni ASTM A519, API 5DP e GB/T 699 soddisfano le esigenze geotecniche di tutto il mondo.
·Fornitura flessibile: Dimensioni standard in stock e lunghezze personalizzabili per le vostre piattaforme di perforazione.
·Guida degli esperti: Il nostro team ti aiuta a selezionare il grado e la dimensione ideali per un campionamento efficiente del terreno.
