Tubi per componenti automobilistici: tipi, gradi e guida alla selezione

1. Perché la scelta dei tubi è importante nei componenti automobilistici

Una singola frattura da stress in un tubo dell'albero motore può causare guasti catastrofici in autostrada. Il tubo d'acciaio all'interno di un ammortizzatore, di un braccio di sospensione o di un binario del telaio non è solo un pezzo di metallo cavo: è un elemento strutturale in cui una scelta sbagliata della qualità può ridurre la durata dei componenti del 50% o più. Gli errori di selezione dei materiali contribuiscono a quasi il 15% dei guasti per fatica legati al telaio , secondo i dati di analisi dei guasti osservati nelle revisioni della qualità di livello 1. Quando specifichi un tubo per componenti automobilistici, stai bilanciando resistenza alla trazione, saldabilità, resistenza alla corrosione e costi in un ambiente in cui le tolleranze sono misurate in micron e la durata di servizio è misurata in centinaia di migliaia di miglia.

Questo equilibrio diventa ancora più stretto nelle moderne piattaforme di veicoli. L’elettrificazione aggiunge massa alla batteria, il che aumenta i carichi torsionali sulle sospensioni e sui tubi del telaio. Gli obiettivi di alleggerimento richiedono pareti più sottili con la stessa, o maggiore, resistenza alla fatica. Le tradizionali selezioni basate sulle regole empiriche non funzionano più. Un tubo ERW per uso generale che ha funzionato adeguatamente in una berlina con carrozzeria in acciaio potrebbe guastarsi prematuramente in un crossover EV perché lo spettro di carico è cambiato. Comprendere l'interazione tra processo di produzione, qualità del materiale e finitura superficiale separa un tubo affidabile e di lunga durata da una statistica di guasto sul campo.

Questo articolo va oltre le descrizioni generiche del catalogo. Confronteremo fianco a fianco tubi senza saldatura, DOM, ERW e trafilati a freddo di precisione, quindi collegheremo ciascun tipo a sottosistemi automobilistici reali: trasmissione, sospensioni, freni e strutture interne. Troverai anche dati quantitativi sugli effetti della rugosità superficiale, una tabella di selezione della qualità dei materiali e un quadro decisionale ripetibile che tiene conto dei requisiti di certificazione e degli aspetti economici delle dimensioni dei lotti.

2. Tipi di tubi utilizzati nel settore automobilistico: senza saldatura, DOM, ERW e trafilati a freddo di precisione

Quattro famiglie di produttori di tubi dominano le applicazioni automobilistiche. Le differenze risiedono nel modo in cui viene formata la parete del tubo e nelle fasi di post-elaborazione applicate, e tali differenze controllano direttamente l'uniformità meccanica, l'integrità della saldatura e l'accuratezza dimensionale.

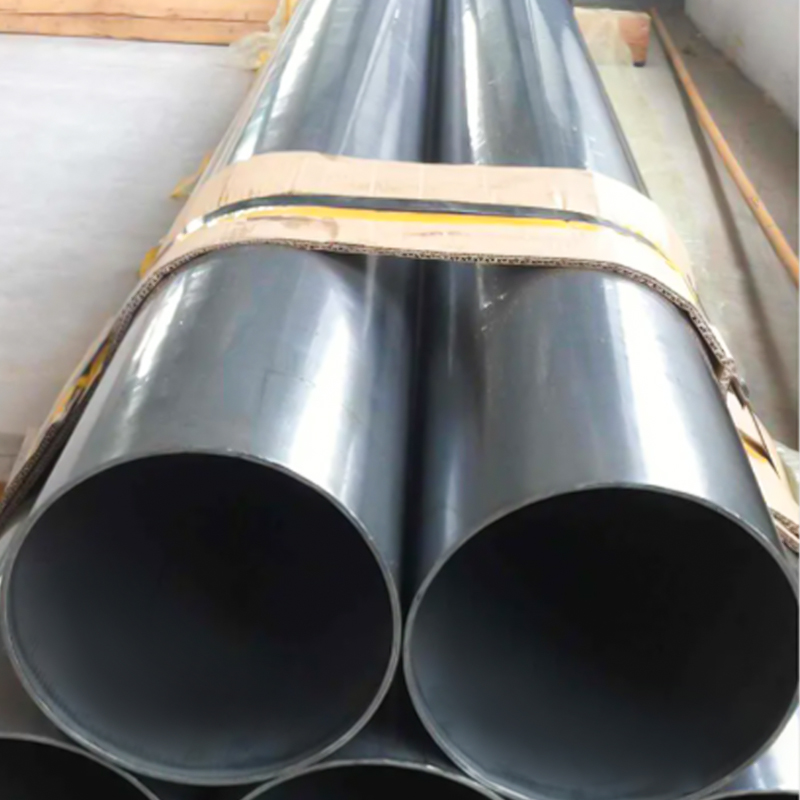

Per i componenti della trasmissione, i tubi DOM colmano il divario tra costo e prestazioni. A tubo saldato trafilato a freddo per applicazioni su alberi di trasmissione tipicamente ha una tolleranza sullo spessore della parete di ±0,1 mm, che influenza direttamente lo squilibrio residuo: ogni 0,1 mm di eccentricità può aumentare lo squilibrio dinamico di 15–20 g·cm in un albero da 1,5 metri. Ecco perché gli OEM specificano il DOM invece del semplice ERW per gli alberi di trasmissione, anche quando il costo della materia prima è superiore del 20–30%.

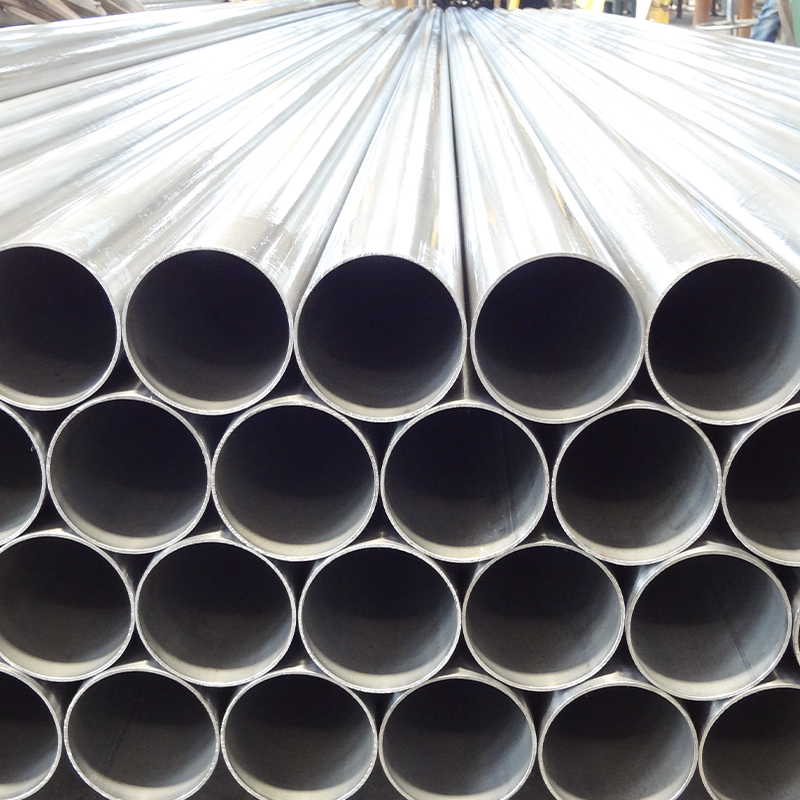

Tubi in acciaio di precisione per alberi di trasmissione, produttore di tubi per alberi di trasmissione

Suao offre tubi in acciaio di precisione per alberi di trasmissione, come produttori e fabbrica di tubi per alberi di trasmissione in Cina, tubi in acciaio di precisione personalizzati per alberi di trasmissione.

Visualizza il prodotto →

I tubi senza saldatura dominano i circuiti idraulici e critici per la sicurezza. L'assenza di una linea di saldatura rimuove l'anello più debole della fatica da pressione ad alto numero di cicli. Tuttavia, senza giunture non significa automaticamente migliore: molti moderni gradi DOM raggiungono una resistenza allo scoppio paragonabile quando la zona saldata viene adeguatamente trattata termicamente e trafilata. I tubi trafilati a freddo di precisione, spesso forniti con un diametro interno ultra liscio (Ra 0,4 µm o migliore), sono la scelta predefinita per gli ammortizzatori monotubo e i cilindri a cartuccia idraulica dove la longevità della tenuta è più importante della resistenza del telaio grezzo.

3. Confronto dei gradi dei materiali: 1026, 4130, E355, 27SiMn e altri

La chimica dell’acciaio costituisce il punto di riferimento, ma la meccanica vera e propria dipende anche dal trattamento termico. Lo stesso grado E355 può mostrare un'oscillazione del carico di snervamento di 150 MPa a seconda che venga fornito così come laminato, normalizzato o lavorato a freddo. La tabella seguente elenca i gradi di tubi automobilistici più comuni con proprietà rappresentative nelle condizioni di consegna offerte dalla maggior parte dei fornitori per componenti lavorati o formati.

I tubi 1026 DOM offrono il miglior rapporto fatica-durata-costo per gli alberi di trasmissione rotanti , mentre 4130 è riservato alle piattaforme prestazionali sensibili al peso in cui il trattamento termico post-saldatura è già parte del piano di produzione. E355 e ST52 dominano i design delle sospensioni europee perché si saldano in modo prevedibile e possono essere attratti da tolleranze strette senza eccessivo ritorno elastico. Il grado 27SiMn ad alta resistenza viene utilizzato principalmente nei macchinari mobili pesanti e nei veicoli commerciali, dove la condizione bonificata fornisce un carico di snervamento superiore a 800 MPa, ma richiede un attento controllo della procedura di saldatura per evitare il rammollimento delle zone interessate dal calore.

4. Trattamento superficiale e relativo impatto sulle prestazioni dei tubi

Il trattamento superficiale non è una scelta estetica. Su un tubo dell'ammortizzatore, la differenza tra un rivestimento in fosfato di zinco e un rivestimento cataforetico può essere di 480 ore di resistenza alla nebbia salina rispetto a oltre 1.000 ore. All'interno del tubo, la ruvidità della superficie influenza direttamente l'usura della guarnizione: è stato dimostrato nei test di resistenza che la riduzione della ruvidità della superficie interna (Ra) da 1,6 µm a 0,4 µm è efficace prolungare la durata della guarnizione idraulica di un fattore pari o superiore a due .

Per le applicazioni con ammortizzatori monotubo, la pratica migliore è utilizzare a Canna cilindro ammortizzatore a rugosità interna controllata — tipicamente Ra 0,4 µm max — combinato con un rivestimento cataforetico sulla superficie esterna. Il rivestimento elettronico offre una resistenza ai pietrisco di gran lunga superiore alla verniciatura a polvere, mentre il diametro interno liscio mantiene l'attrito della guarnizione del pistone basso e costante per tutta la vita del prodotto. Nelle aree in cui l’aspetto estetico conta, come i corpi del coilover a vista, la cromatura dura rimane il punto di riferimento, ma aggiunge circa il 25–35% al ​​costo del tubo rispetto a un rivestimento elettronico di alta qualità.

Tubo per ammortizzatore idraulico - EN 10305-2 E235 N, Tubo in acciaio di precisione saldato trafilato a freddo Ø40 x 2 mm, Fornitori - Jiangsu

Suao è fornitore cinese di tubi per ammortizzatori idraulici - EN 10305-2 E235 N, tubi in acciaio di precisione saldati trafilati a freddo Ø40 x 2 mm, tubi per ammortizzatori idraulici personalizzati - EN 10305-2 E235 N, tubi trafilati a freddo

Visualizza il prodotto →

5. Come scegliere il tubo giusto per la tua applicazione automobilistica

Un flusso decisionale strutturato elimina le congetture. La seguente sequenza in cinque fasi è stata perfezionata in base a decine di approvazioni di parti di produzione e programmi di qualificazione dei fornitori.

1. Definire la funzione primaria. Il tubo trasporta il fluido (cilindro idraulico), trasmette la coppia (albero di trasmissione), assorbe l'energia dell'impatto (crash‑box) o funge da distanziatore strutturale? La funzione determina la modalità di guasto principale (fatica, deformazione, scoppio o usura) e quindi la proprietà materiale determinante.
2. Identificare il caso di carico dominante. Il tubo del piantone dello sterzo è soggetto a sollecitazioni torsionali e occasionali compressioni assiali. Il tubo del braccio della sospensione subisce una flessione multiassiale con un significativo carico invertito. Abbina il limite di resistenza del tipo di acciaio (o resistenza alla fatica a 107 cicli) allo spettro di sollecitazioni e applica un fattore di sicurezza minimo di 1,5 sulla resa per la realizzazione di prototipi.
3. Seleziona il processo di produzione. Se il progetto richiede un circuito ad alta pressione senza saldature, scegliere un tubo senza saldatura. Se avete bisogno di una soluzione di costo medio con buone prestazioni di concentricità e fatica, un tubo ID levigato per cilindri idraulici realizzato con DOM o materiale saldato trafilato a freddo è spesso il punto debole. Per staffe non critiche con finitura verniciata, ERW è sufficiente.

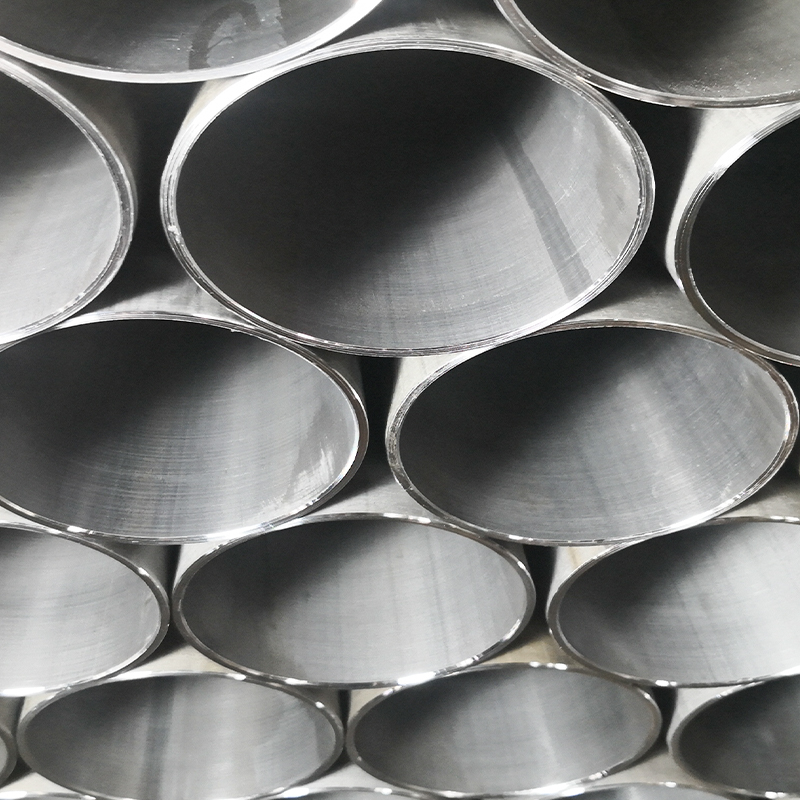

Tubo levigato e SRB - EN 10305-1 E355 H8 Ra0.4, finitura ID a specchio per cilindri idraulici, fornitori - Jiangsu Suao M

Suao è fornitore cinese di tubi levigati e SRB – EN 10305-1 E355 H8 Ra0.4, finitura con diametro interno a specchio per cilindri idraulici, tubi levigati personalizzati e SRB – EN 10305-1 E355 H8 Ra0.4, finitura con diametro interno a specchio per Hydrau

Visualizza il prodotto →

1. Definire tolleranze e finitura superficiale. Specificare la tolleranza del diametro interno H8–H9 per gli accoppiamenti con guida stelo e pistone. Richiede Ra 0,8 µm o migliore per le tenute dinamiche, Ra 0,4 µm dove la tenuta dell'olio a basse velocità di corsa è fondamentale. Per gli alberi di trasmissione, la concentricità (TIR) ​​inferiore allo 0,3% del diametro esterno previene penalità di squilibrio.
2. Mappa costo, volume e tempi di consegna. Un tubo trafilato senza saldatura può costare il 40% in più rispetto ad un equivalente DOM. Se il tuo volume annuale è inferiore a 2.000 unità, tale premio potrebbe essere accettabile per evitare l'ammortamento degli strumenti. Per volumi superiori a 20.000 unità, prevale il costo del materiale e solitamente risulta vincente una soluzione saldata ben progettata.

Questa sequenza evita l’errore più comune: iniziare la conversazione con una qualità del materiale prima di aver compreso lo stato tensionale del componente. Inizia sempre con la funzione e i carichi, quindi lascia che i dati ti spingano verso il tipo di tubo giusto.

6. Considerazioni su costi e tempi di consegna: tubi personalizzati e standard

Il costo totale di un tubo in un componente automobilistico di produzione raramente corrisponde al suo prezzo al metro. Il taglio, la finitura finale e il costo derivante dal rifiuto di un lotto perché le condizioni di fornitura non erano corrette spesso superano il costo della materia prima. La tabella seguente mette a confronto i tubi standard con i tubi disegnati su misura che corrispondono a una specifica combinazione diametro esterno/diametro/parete e specifiche di superficie.

Per la prototipazione a basso volume, la flessibilità conta più del prezzo unitario. Numerosi stabilimenti specializzati accettano ordini fino a 200-300 kg per tubi trafilati a freddo di precisione, offrendo ai fornitori di livello 2 un percorso praticabile per convalidare un progetto prima di impegnarsi in attrezzature di volume elevato. In questi casi, la penalità in termini di tempi di consegna è marginale – forse una settimana in più – mentre il vantaggio ingegneristico di testare con finitura superficiale e tolleranza specifiche per la produzione è enorme.

7. Certificazioni e standard di qualità per tubi automobilistici

Senza le giuste certificazioni, nessun portale di approvvigionamento OEM permetterà ad un fornitore di tubi di entrare. Il riferimento per le parti di produzione è IATF 16949, che aggiunge requisiti specifici per il settore automobilistico oltre alla norma ISO 9001. Un fornitore che possiede solo la norma ISO 9001 può comunque essere accettabile per il mercato post-vendita o le parti di ricambio, ma non per la consegna diretta OEM di livello 1.

• IATF 16949:2016 — Obbligatorio per la produzione in serie. Richiede piani di controllo documentati, studi MSA e ispezioni annuali del layout. I fornitori che ne sono sprovvisti vengono automaticamente squalificati dalla maggior parte delle richieste di offerta.
• ISO9001:2015 — Il punto di ingresso minimo per la gestione della qualità. Adatto per lotti di prototipi e parti aftermarket non critiche.
• Rapporti di prova sui materiali secondo EN 10204 Tipo 3.1 — Obbligatorio per ogni spedizione di tubi del telaio portanti pressione. Una dichiarazione di tipo 2.1 non è sufficiente per tutto ciò che entra in un circuito idraulico.
• PPAP Livello 3 — Il pacchetto di approvazione delle parti di produzione standard richiesto dalla maggior parte dei produttori di veicoli passeggeri. Include risultati dimensionali, certificati dei materiali, studi di capacità (Ppk/Cpk) e approvazione dell'aspetto.
• Conformità REACH e RoHS — Applicabile per trattamenti superficiali (passivazione senza cromo VI) e per componenti venduti nel mercato post-vendita europeo.

Perdere una certificazione o non riuscire a mantenere un processo conforme non è un inconveniente relativo alle pratiche burocratiche. Arresta le spedizioni e può portare a un'azione di contenimento che congela l'intera catena di fornitura per quel codice articolo. Selezionare un fornitore di tubi con un certificato IATF 16949 attivo e un track record di presentazioni PPAP puntuali è una decisione di mitigazione del rischio, non una formalità di approvvigionamento.

8. Conclusione e passaggi successivi

Ogni decisione relativa ai tubi per autoveicoli si colloca all’intersezione tra scienza dei materiali, capacità di processo e matematica della catena di fornitura. La scelta giusta non è mai un singolo grado o processo: è una combinazione che garantisce la durata a fatica, l’uniformità dimensionale e la resistenza alla corrosione richieste entro un costo totale sostenibile. I tubi senza saldatura offrono la massima integrità per i circuiti critici per la sicurezza. I tubi DOM forniscono il miglior equilibrio per le parti rotanti e strutturali. L'ERW rimane il cavallo di battaglia per le applicazioni formate e non stressate.

I team di ingegneri di maggior successo non si limitano a richiedere un preventivo per “tubi per componenti automobilistici”. Si presentano al tavolo con un caso di carico chiaro, una finitura superficiale target e una comprensione del percorso di certificazione richiesto dal loro programma. Se stai valutando un nuovo progetto o stai fornendo risorse per una parte esistente, inizia con il quadro di selezione in cinque passaggi sopra riportato. Quindi richiedi un pacchetto di dati tecnici che includa certificati di prova completi dello stabilimento, bobine campione per la qualificazione della saldatura e dati sulla capacità PPAP-ready: il tipo di sostanza che separa una catena di fornitura affidabile da un questionario del fornitore.
