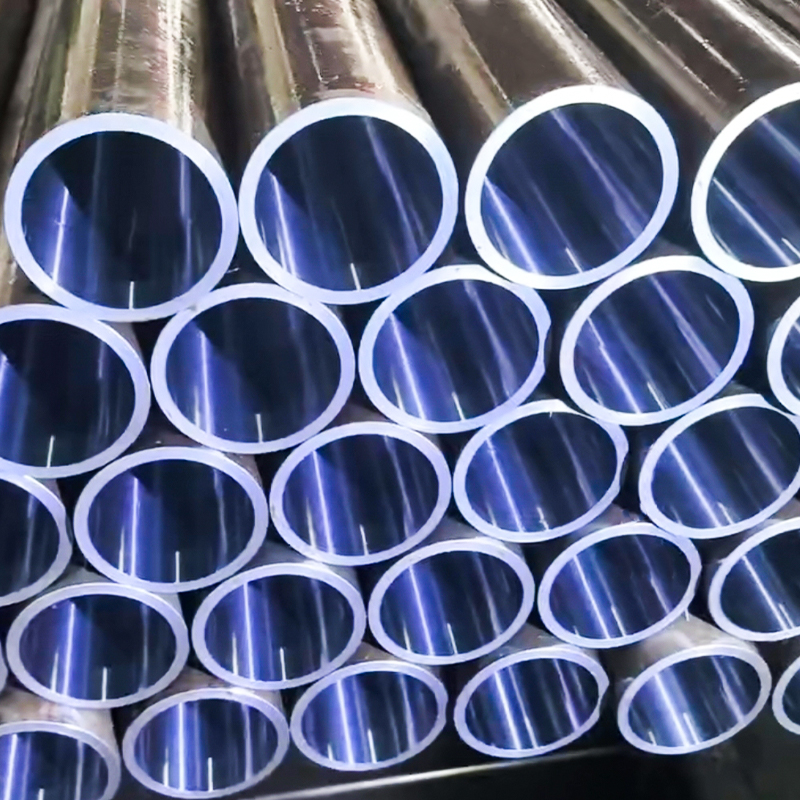

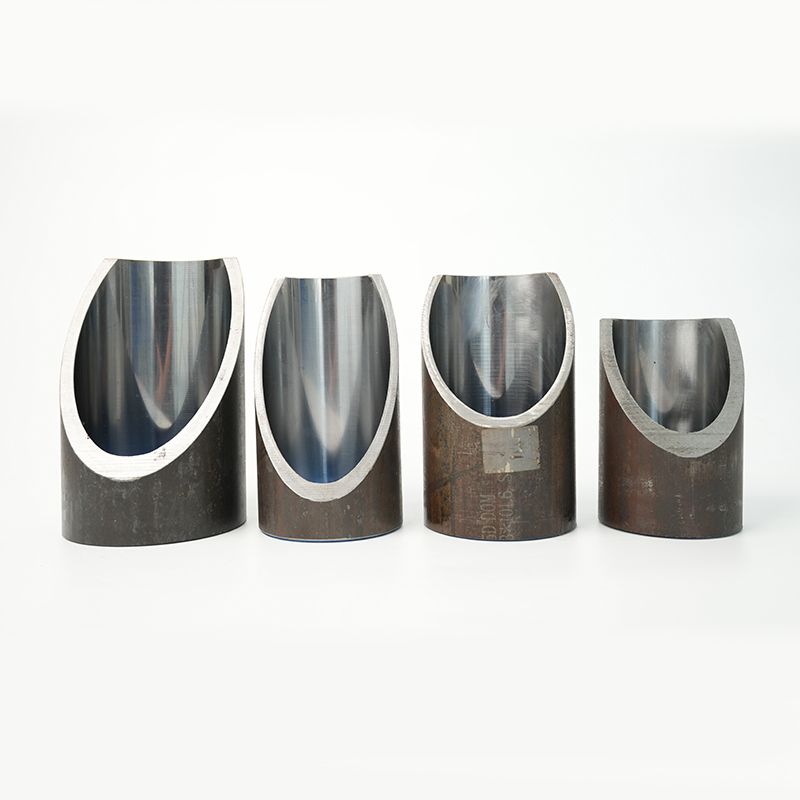

I nostri tubi levigati, levigati e bruniti a rullo (SRB) sono realizzati con tubi di acciaio senza saldatura trafilati a freddo EN 10305-1 E355 e lavorati con precisione per ottenere un'eccezionale levigatezza della superficie (Ra ≤ 0,4 μm) e una tolleranza ridotta (H8). Con una finitura del foro interno a specchio, questi tubi sono progettati specificamente per l'uso come canne dei cilindri idraulici, dove basso attrito, lunga durata delle guarnizioni ed elevata resistenza all'usura sono essenziali.
Gradi tipici di acciaio
· EN 10305-1 E355 (standard)
· ST52.3 (equivalente DIN)
· 20MnV6 (grado alternativo per la lavorazione)
· ASTM A519 1020/1026 (opzionale)
Dimensioni comuni (OD × WT × ID)
·Ø40 mm × 5 mm (DI Ø30 mm)
·Ø63,5 mm × 6 mm (DI Ø51,5 mm)
·ø90 mm × 8 mm (diametro Ø74 mm)
·Ø100 mm × 10 mm (DI Ø80 mm)
·Ø125 mm × 12,5 mm (DI Ø100 mm)
·Ø150 mm × 15 mm (diametro Ø120 mm)
Su richiesta sono disponibili anche misure imperiali (in pollici).
Specifiche tecniche
·Norma: EN 10305-1, tolleranza ISO H8
·Condizione: Trafilato a freddo levigato o SRB
·Tolleranza alesaggio: H8 (o più stretto su richiesta)
·Rugosità superficiale: Ra ≤ 0,4 μm (levigato) / Ra ≤ 0,2 μm (SRB)
·Rettilineità: ≤ 0,3 mm/m
·Rotondità: ≤ 0,03 mm
Processo di produzione
1. Produzione di tubi senza saldatura trafilati a freddo (E355).
2. Trattamento termico (normalizzazione/alleviamento dello stress)
3. Barenatura grezza (se richiesta)
4. Levigatura → finitura abrasiva controllata per Ra ≤ 0,4 μm
5. Smussatura e lucidatura a rullo (alternativa opzionale) → finitura ID a specchio Ra ≤ 0,2 μm
6. Ispezione finale → controlli di rotondità, rettilineità, tolleranza, rugosità
Caratteristiche e vantaggi principali
· Canna del cilindro pronta per il montaggio → risparmio di tempo di lavorazione
·Finitura del foro estremamente liscia → maggiore durata delle guarnizioni e dei pistoni
·Eccellente precisione dimensionale (H8) → ideale per cilindri idraulici
·Disponibile sia con finitura levigata che SRB
·Riduce i costi di manutenzione minimizzando l'usura
Applicazioni
· Canne per cilindri idraulici (macchine edili, attrezzature agricole)
·Cilindri pneumatici
·Sistemi di sollevamento per carichi pesanti
·Presse e idraulica industriale
