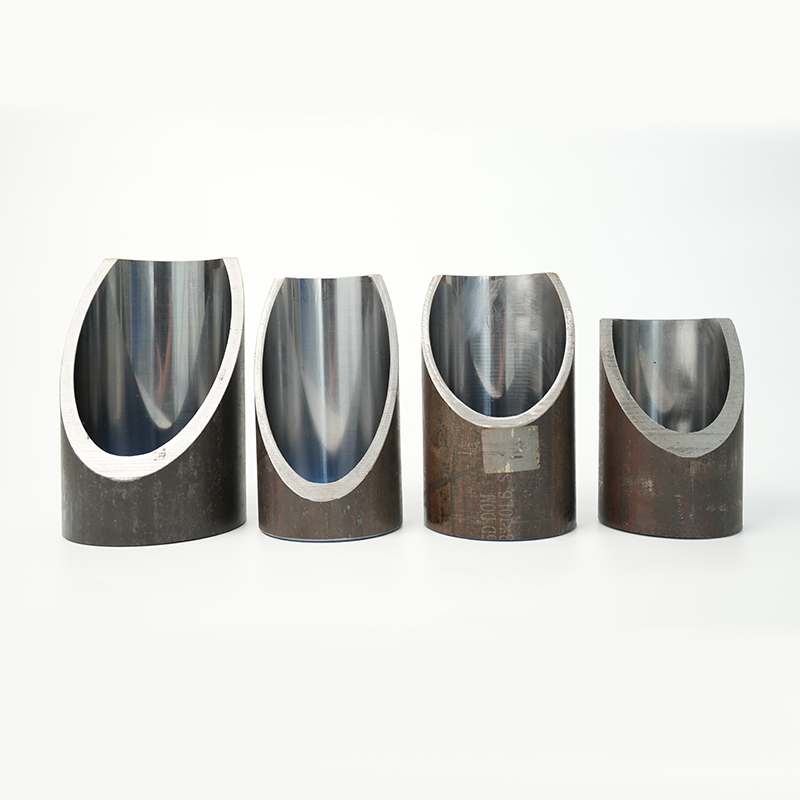

Tubo levigato e SRB – ASTM A513 ST52 / SAE 1026, saldato (CDW), finitura ID a specchio per cilindri idraulici

I nostri tubi ASTM A513 saldati trafilati a freddo (CDW) levigati e SRB sono di precisione-

Questi tubi combinano l'economicità dei tubi saldati con finiture di alta precisione, fornendo:

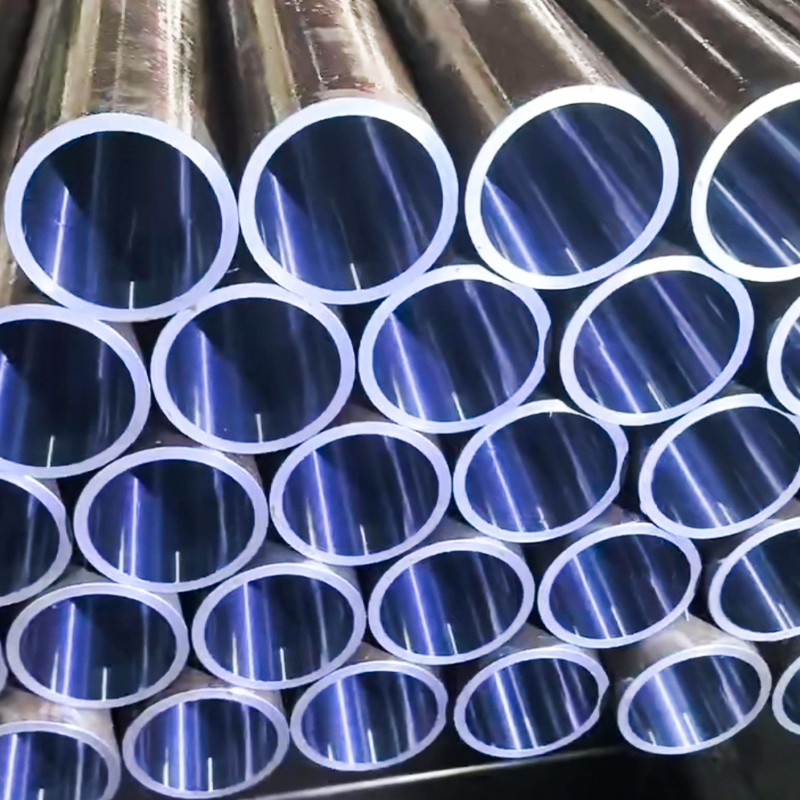

·Foro interno a specchio (Ra ≤ 0,4 μm per levigato, Ra ≤ 0,2 μm per SRB)
·Tolleranze dimensionali strette (H8)
·Eccellente rettilineità per una corsa affidabile del pistone

Ideale per cilindri idraulici a media pressione, macchinari industriali, applicazioni automobilistiche e agricole dove è richiesta una finitura del foro di alta qualità ma non sono necessari tubi senza saldatura.

Gradi tipici di acciaio

·ST52 (equivalente DOM ASTM A513 tipo 5)
·SAE 1026 (tubi DOM in acciaio al carbonio)
·Opzionale: 1020 o 1025 a seconda dei requisiti meccanici

Dimensioni comuni (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Dimensioni metriche e imperiali personalizzate disponibili su richiesta.

Specifiche tecniche

·Norma: ASTM A513, tubo DOM tipo 5, saldato (CDW)
·Condizione: Trafilato a freddo levigato / SRB
·Tolleranza ID: H8 (o più stretto su richiesta)
·Finitura superficiale: Ra ≤ 0,4 μm (levigato) / Ra ≤ 0,2 μm (SRB)
·Rettilineità: ≤ 0,3 mm/m
·Rotondità: ≤ 0,03 millimetri

Processo di produzione

1. Produzione di tubi saldati – ERW in nastro di acciaio di alta qualità
2. Trafilatura a freddo su mandrino (DOM) – migliora la precisione dimensionale e le proprietà meccaniche
3. Trattamento termico/normalizzazione – migliora l’integrità della saldatura
4. Affilatura – finitura abrasiva precisa per Ra ≤ 0,4 μm
5. Smussatura e lucidatura a rullo (SRB) – finitura ID specchio opzionale Ra ≤ 0,2 μm
6. Ispezione – controlli dimensionali, di rettilineità, di rotondità e di rugosità superficiale

Caratteristiche e vantaggi principali

·Alternativa economica ai tubi senza saldatura per bombole a media pressione
·Tolleranze H8 ad alta precisione per un assemblaggio affidabile
·Finitura del foro a specchio per una maggiore durata della guarnizione e del pistone
·Disponibile con finiture levigate o SRB
·Misure metriche e imperiali fornite

Applicazioni

·Cilindri idraulici per macchine edili e agricole
·Cilindri pneumatici
·Attrezzature per la movimentazione e il sollevamento dei materiali
·Presse idrauliche industriali
·Sistemi idraulici per macchine automobilistiche e mobili
