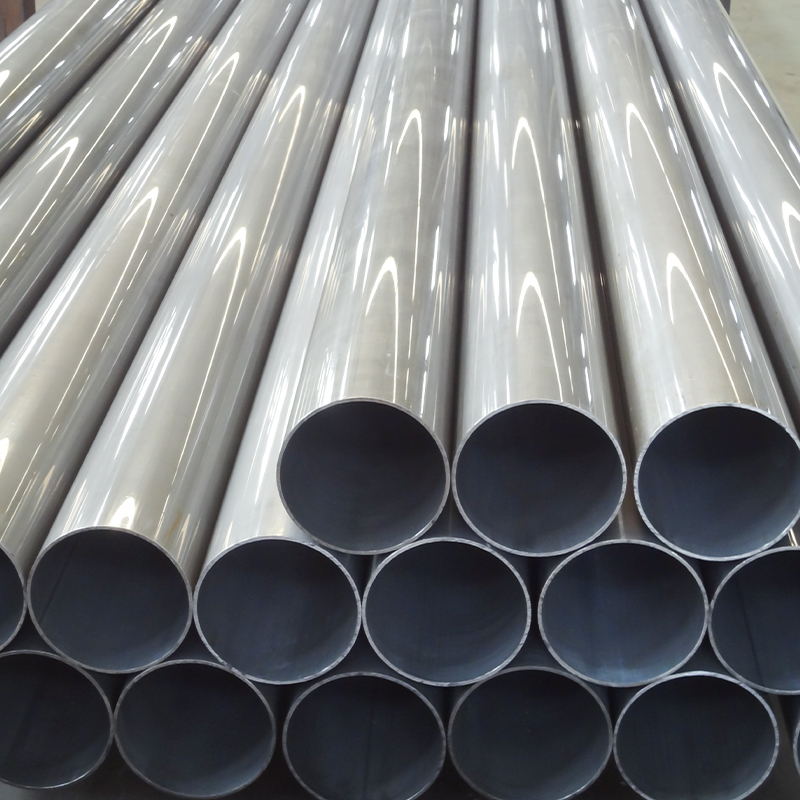

Tubo in acciaio saldato trafilato a freddo (CDW) – DIN 2393 | ASTM A513 (ST37-2, ST52-3)
Tubi in acciaio CDW ad alta precisione per applicazioni idrauliche, automobilistiche e industriali
Suao Metal fornisce tubi in acciaio saldati trafilati a freddo (CDW) di alta qualità prodotti secondo gli standard DIN 2393a e ASTM A513, disponibili nei gradi ST37-2 e ST52-3. I nostri tubi progettati con precisione offrono resistenza superiore, tolleranze strette ed eccellenti finiture superficiali, ideali per applicazioni industriali esigenti.
Caratteristiche e vantaggi principali
· Precisione trafilata a freddo – Migliora le proprietà meccaniche (maggiore resistenza alla trazione, migliore durezza).
· Conformità rigorosa – Conforme alle specifiche DIN 2393 (Germania) e ASTM A513 (USA).
· Finitura superficiale liscia – Senza bave, pronto per la lavorazione, il rivestimento o la saldatura.
· Ampia gamma di materiali – ST37-2 (equivalente S235JR) per saldabilità e ST52-3 (equivalente S355JR) per applicazioni a carico elevato.
· Dimensioni personalizzate – Disponibili in vari diametro esterno, spessori di parete e lunghezze per soddisfare le vostre esigenze.
Applicazioni comuni
· Sistemi idraulici e pneumatici (tubi dei cilindri, componenti degli attuatori)
· Parti automobilistiche (telaio, trasmissione, tubazioni del carburante)
· Macchinari e cuscinetti (rulli trasportatori, boccole, alberi)
· Ingegneria edile e strutturale (ponteggi, telai di supporto)
Norma e gradi equivalenti
| Standard | Grado | Proprietà chiave | Gradi equivalenti |
| DIN 2393 | ST37-2 | Basso tenore di carbonio, buona formabilità | S235JR (EN), Q235B (GB) |
| DIN 2393 | ST52-3 | Elevata resistenza, portante | S355JR (EN), Q355B (GB) |
| ASTM A513 | Tipo 5 (ERW) | Resistenza elettrica saldata | AISI1018, 1026 |
Tubi CDW ad alta precisione con diametro esterno fino a 299 mm – Disponibili dimensioni personalizzate
Gamma di dimensioni completa
| Diametro esterno (OD) | Spessore della parete | Lunghezza standard | Tolleranza | Grados Available |
| 8mm-30mm | 0,8 mm - 3,0 mm | 2m - 12m | h9 (DIN 2393) | ST37-2, ST52-3 |
| 32mm-60mm | 1,2 mm - 5,0 mm | 2m - 12m | h10 | ST37-2, ST52-3 |
| 63mm-120mm | 1,5 mm - 8,0 mm | 2m - 12m | h11 | ST37-2, ST52-3 |
| 121mm-180mm | 2,0 mm - 12,0 mm | 2m - 12m | h11 | ST52-3 |
| 182mm-299mm | 3,0 mm - 20,0 mm | 2m - 12m | h12 | ST52-3 |
Note chiave:
· Tutti i tubi sono conformi alla norma DIN 2393 Parte 1/2 e ASTM A513 Tipo 5
· Dimensioni speciali disponibili con diametro esterno 300-450 mm (si applica una quantità minima)
· Lunghezze personalizzate fino a 12 metri per applicazioni strutturali
· Rugosità superficiale: Ra ≤ 1,6μm (ottenibile con lavorazione secondaria)
Processo di produzione avanzato
Preparazione del materiale
· Nastri di acciaio laminati a freddo (DIN EN 10139)
· Composizione chimica verificata tramite spettrometro
Saldatura ad alta frequenza
· Processo ERW alla frequenza di 400kHz
· Cordone di saldatura ricotto per microstruttura uniforme
Processo di trafilatura a freddo
· Trafilatura multistadio con filiere in carburo di tungsteno
· Riduzione della sezione trasversale del 15-30% per passata
· Ricottura intermedia (650-750°C) tra le trafilature
Elaborazione finale
· Raddrizzamento rotativo (rettilineità ±0,1 mm/m)
· Test ad ultrasuoni (copertura del 100%)
· Fosfatazione/oliatura per protezione dalla corrosione
Confronto tecnico: ST37-2 vs ST52-3
| Proprietà | ST37-2 (DIN 2393) | ST52-3 (DIN 2393) | ASTM A513 equivalente |
| Forza di snervamento | ≥235MPa | ≥355MPa | Tipo 5 (1018) |
| Resistenza alla trazione | 340-470MPa | 490-630 MPa | Tipo 5 (1026) |
| Allungamento (A₅) | ≥23% | ≥20% | - |
| Prova d'impatto | 20°C | -20°C | - |
| Contenuto di carbonio | ≤0,17% | ≤0,20% | - |
Applicazioni tipiche
· ST37-2: Telai per mobili, rulli trasportatori, componenti strutturali leggeri
· ST52-3: Cilindri idraulici, telai di camion, bracci di gru
· Usi speciali: Sistemi pneumatici (ISO 7180), componenti di sicurezza per autoveicoli
Perché scegliere i nostri tubi CDW?
· Doppia certificazione: Conforme agli standard DIN e ASTM
· Mega inventario: 8.000 tonnellate nei magazzini
Servizi Speciali:
1. Rettifica ID/OD (precisione ± 0,01 mm)
2. Zincatura (rivestimento fino a 20μm)
3. Taglio laser per geometrie complesse
Contatta il nostro team di ingegneri:
[Pulsante] Scarica la scheda tecnica completa della norma DIN 2393
[Pulsante] Ottieni prezzi immediati per grandi quantità
