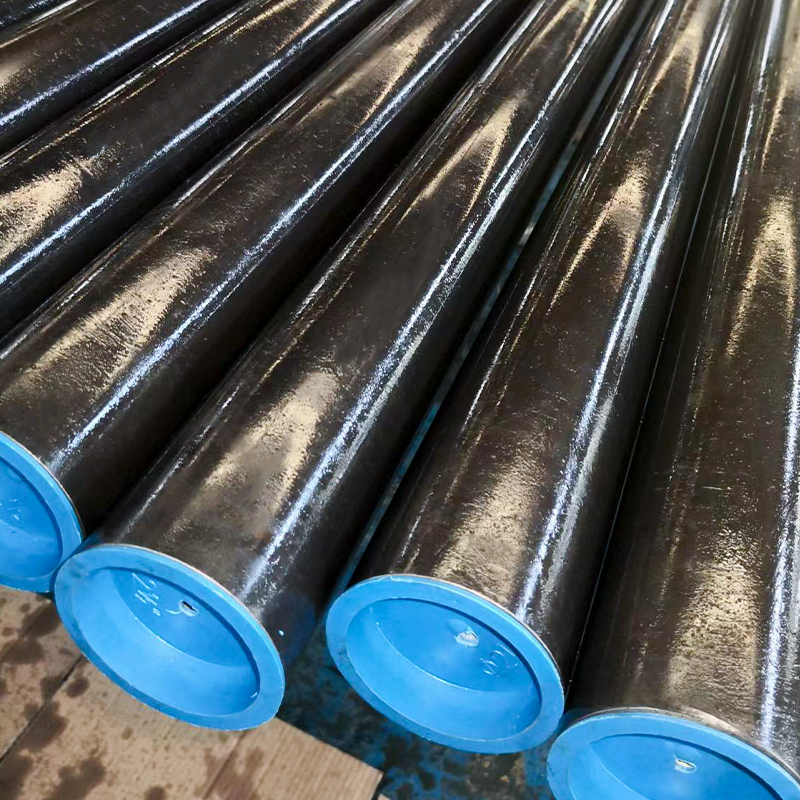

I nostri tubi per cilindri idraulici – ASTM A513 ST52 saldati trafilati a freddo (CDW) sono progettati per offrire un equilibrio tra alta precisione, affidabilità ed efficienza dei costi. Realizzati tramite saldatura a resistenza elettrica (ERW) e successivamente trafilati a freddo su mandrino (DOM), questi tubi raggiungono un'eccellente precisione dimensionale, superfici interne lisce e rettilineità superiore.
Sviluppati appositamente per i processi di levigatura o smussatura e lucidatura a rullo (SRB), questi tubi forniscono una finitura ideale del foro per applicazioni di cilindri idraulici e pneumatici in settori quali l'edilizia, l'agricoltura, l'automotive e la movimentazione dei materiali.
Gradi tipici di acciaio
·ASTM A513 Tipo 5 (trafilato su mandrino, DOM)
·equivalente a ST52/E355
·SAE 1020, SAE 1026 (quali opzionali)
·E235 (per applicazioni leggere)
Dimensioni comuni (OD × WT)
·Ø40 mm × 2,5 mm
·Ø50 mm × 3 mm
·Ø63,5 mm × 4 mm
·Ø76 mm × 5 mm
·Ø90 mm × 6 mm
·Ø100 mm × 6 mm
·Ø120 mm × 8 mm
·Ø150 mm × 10 mm
Nota: su richiesta sono disponibili sia dimensioni del tubo DOM metriche che imperiali.
Specifiche tecniche
·Norma: ASTM A513, Tipo 5 (tubo CDW / DOM)
·Grado d'acciaio: ST52/SAE1026
·Condizione: Trafilato a freddo, normalizzato
·Rettilineità: ≤ 0,5:1000
·Tolleranze: DE e PESO secondo lo standard ASTM A513
·Finitura superficiale (come fornita): ID Ra ≤ 2,5 μm
·Finitura superficiale (dopo levigatura/SRB): ID Ra ≤ 0,4 μm
Processo di produzione
1. Nastro d'acciaio laminato a caldo → fessura di precisione
2. Saldatura a resistenza elettrica (ERW) → formazione del tubo madre
3. Trattamento termico/normalizzazione → elimina le tensioni e migliora l'integrità della saldatura
4. Trafilatura a freddo su mandrino (DOM) → garantisce diametro esterno/interno accurato e resistenza migliorata
5. Taglio e stiratura → raggiunge un'eccellente precisione di lunghezza e rettilineità
6. Ispezione finale → controlli dimensionali, test di qualità dei cordoni di saldatura, valutazione delle superfici
Caratteristiche e vantaggi principali
·Alternativa economica ai tubi ASTM A519 senza saldatura
·Eccellente rettilineità e precisione dimensionale
·Elevata qualità del cordone di saldatura grazie al processo di normalizzazione DOM
·Perfettamente preparato per la levigatura o la finitura SRB
·Fornito in misure metriche e imperiali per compatibilità globale
Applicazioni
·Cilindri idraulici per macchine edili
·Impianti idraulici per macchine agricole
·Automazione industriale e robotica
·Attrezzature per la movimentazione e il sollevamento dei materiali
·Cilindri pneumatici
