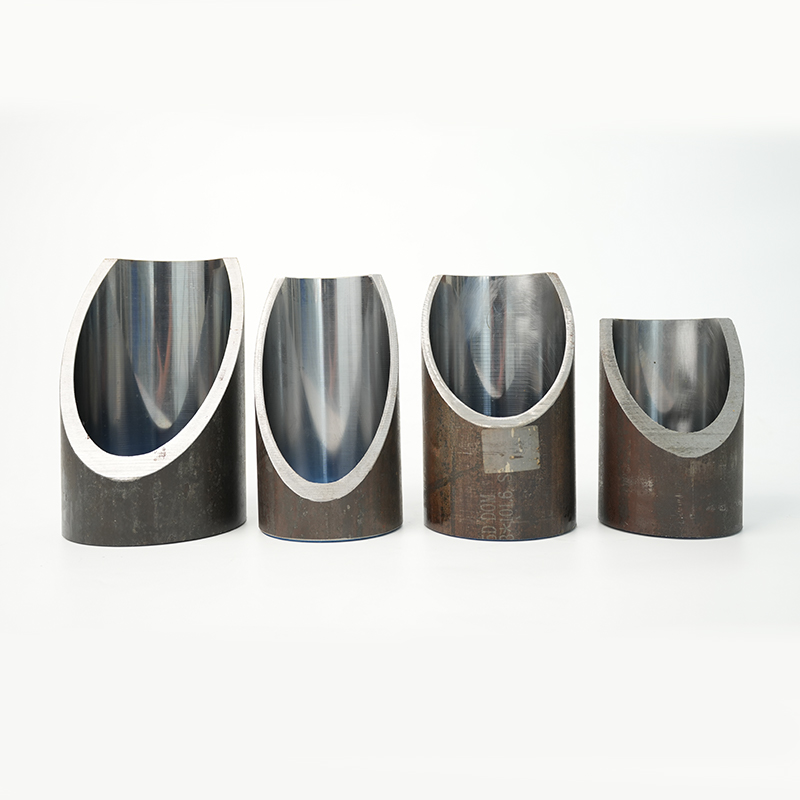

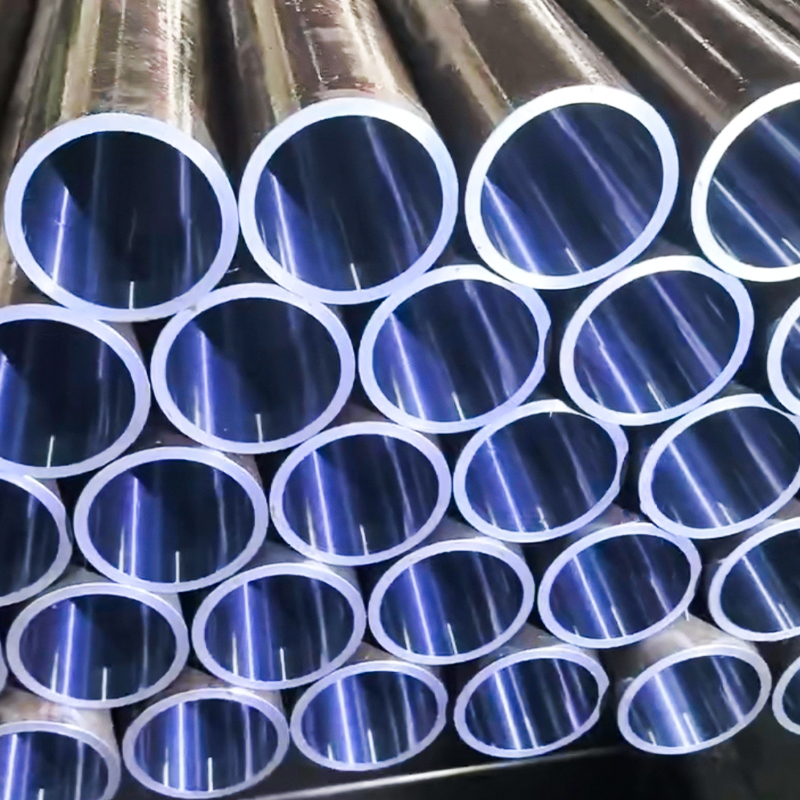

I nostri tubi levigati, levigati e bruniti a rullo (SRB) - ASTM A519 sono tubi in acciaio senza saldatura trafilati a freddo di precisione (CDS) lavorati per ottenere una finitura del diametro interno a specchio. Con tolleranze fino a H8 e rugosità superficiale fino a Ra 0,4 μm, questi tubi sono ideali per le canne dei cilindri idraulici che richiedono basso attrito, lunga durata delle guarnizioni ed elevata resistenza all'usura.
Progettati per i mercati nordamericani e internazionali che seguono gli standard ASTM, questi tubi sono ampiamente utilizzati nei sistemi idraulici edili, industriali, agricoli e automobilistici.
Gradi tipici di acciaio
·ST52 – buona resistenza meccanica, lavorabilità e saldabilità
·20MnV6 – acciaio microlegato per elevata resistenza all’usura e tenacità
·27SiMn – acciaio legato ad alta resistenza per cilindri idraulici per carichi pesanti
·Altri gradi disponibili su richiesta (ASTM A519 1020, 1026, DOM)
Dimensioni comuni (OD × WT × ID)
·Ø40 mm × 5 mm (DI Ø30 mm)
·Ø63,5 mm × 6 mm (DI Ø51,5 mm)
·ø90 mm × 8 mm (diametro Ø74 mm)
·Ø100 mm × 10 mm (DI Ø80 mm)
·Ø125 mm × 12,5 mm (DI Ø100 mm)
·Ø150 mm × 15 mm (diametro Ø120 mm)
Le dimensioni imperiali (tubi DOM in pollici) sono disponibili su richiesta.
Specifiche tecniche
·Norma: Tubi ASTM A519 Tipo 5 / DOM
·Condizione: Trafilato a freddo senza saldatura, levigato o SRB
·Tolleranza ID: H8 (o più stretto su richiesta)
·Finitura superficiale: Ra ≤ 0,4 μm (levigato), Ra ≤ 0,2 μm (SRB)
·Rettilineità: ≤ 0,3 mm/m
·Rotondità: ≤ 0,03 mm
Processo di produzione
1. Produzione di tubi senza saldatura ASTM A519 – perforazione e laminazione a caldo
2. Trafilatura a freddo su mandrino (DOM) – migliora la precisione dimensionale e le proprietà meccaniche
3. Trattamento termico/normalizzazione – garantisce la stabilità della struttura interna
4. Affilatura – finitura abrasiva precisa per ottenere un diametro interno liscio
5. Smussatura e lucidatura a rullo (SRB) – finitura a specchio opzionale per Ra ultra-basso
6. Ispezione – controlli dimensionali, di rettilineità, di rotondità e di finitura superficiale
Caratteristiche e vantaggi principali
·ID ultra-liscio per guarnizioni e pistoni di lunga durata
·Elevata precisione dimensionale (H8) per un assemblaggio affidabile del cilindro
·Disponibile sia con finitura levigata che SRB
·Soluzione economica per cilindri idraulici a pressione medio-alta
·Compatibile con gli standard metrici e imperiali
Applicazioni
· Cilindri idraulici nei macchinari edili, agricoli e industriali
· Cani dei cilindri pneumatici
· Attrezzature di sollevamento per carichi pesanti
· Presse e automazione industriale
