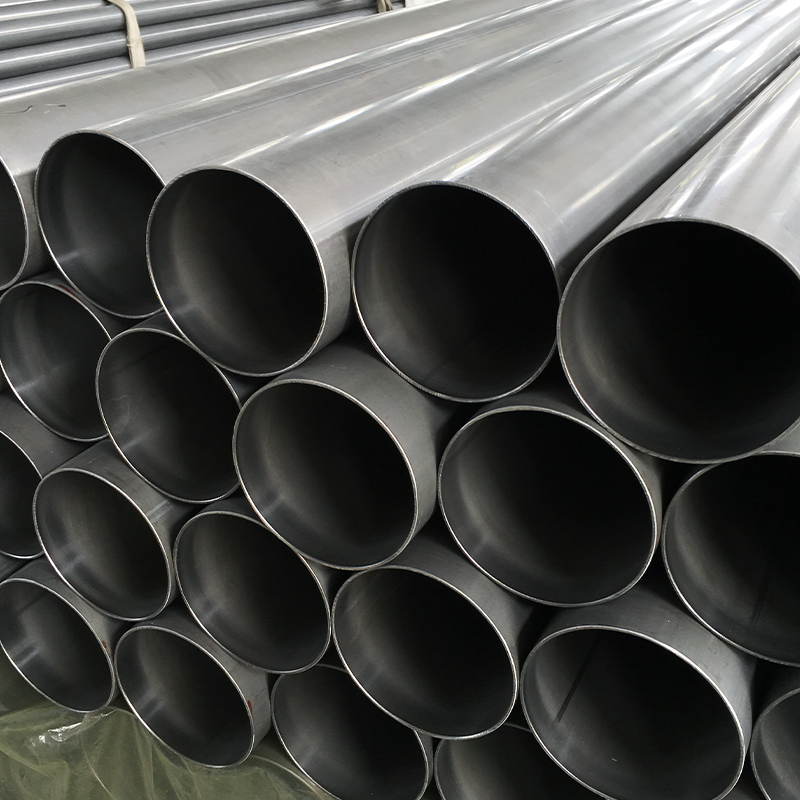

Tubo in acciaio CDW a parete sottile di grande diametro Ø100*1

Tubo saldato trafilato a freddo a parete sottile di grande diametro - Ø100×1 mmTubo di precisione a parete sottile per applicazioni strutturali leggereSpecifiche del prodotto

Richiedi Ora

Parametro	Specifica	Tolleranza
Diametro esterno (OD)	100 mm (±0,15 mm)	DIN 2393 h9
Spessore della parete	1,0 mm (±0,05 mm)	DIN 2393 ±5%
Lunghezza	1-7m (personalizzato fino a 12m)	Rettilineità ≤0,5 mm/m
Grado materiale	ST37-2 / ST52-3 / E355	EN10305-2
Finitura superficiale	Liscio (Ra ≤1,2μm)	Lucidato opzionale

Gamma di dimensioni e specifiche ampliate

diametro esterno (mm)	Spessore della parete (mm)	Lunghezza standard	Tolleranza	MOQ
50-80	0,8-1,5	2-7 metri	±0,10 mm	200 kg
82-120	1.0-2.0	2-7 metri	±0,15 mm	150 kg
121-180	1.2-3.0	2-7 metri	±0,20 mm	100 kg
182-250	1,5-4,0	2-6 metri	±0,25 mm	50kg
251-299	2.0-5.0	2-6 metri	±0,30 mm	30kg

Note chiave:

· Tutte le misure disponibili in ST37-2, ST52-3, E355
· Lunghezze personalizzate fino a 12 m (rettilineità ≤1 mm/m)
· Tolleranze speciali disponibili (parete ±0,05 mm, diametro esterno ±0,03 mm)

Vantaggio competitivo

Parametro	Il nostro tubo	Norma di settore	Tubo senza saldatura
Tolleranza DE	±0,1 mm	±0,30 mm	±0,50 mm
Variazione del muro	±2%	±10%	±8%
Tempo di consegna	2-3 settimane	4-6 settimane	6-8 settimane

Vantaggi principali

· Riduzione del peso del 40% rispetto ai tubi a parete standard
· Pronto per la saldatura – Superficie pulita e priva di ossidi (Sa 2,5)
· Tracciabilità dei lotti – Certificazione completa EN 10204 3.1

Soluzioni di imballaggio

Digitare	Capacità	Caratteristiche speciali
Rack VMI	200 tubi	Tracciamento RFID, consegna JIT
Scatole Antischiacciamento	50 tubi	Controllo dell'umidità
Pacchetti ecologici	100 tubi	Reggette in PET riciclabile

Processo di produzione

1. Selezione del materiale
·Nastri di acciaio laminati a freddo (EN 10139) con chimica controllata
·Superficie pulita ad ultrasuoni (standard Sa 2,5)
2. Saldatura di precisione
·Saldatura ad induzione ad alta frequenza (400kHz)
·Ricottura in linea per una struttura uniforme della grana
3. Trafilatura a freddo
·Processo di trafilatura in 3 fasi con riduzione del 18%.
·Supporto speciale del mandrino per l'integrità delle pareti sottili
4. Controllo di qualità
·Test con correnti parassite al 100% (EN 10246-1)
·Misurazione micrometrica laser (±0,02 mm)
·Test idrostatico (opzionale, fino a 150 bar)

Confronto tecnico

Caratteristica	Il nostro tubo Ø100×1mm	Tubo CDW standard
Consistenza del muro	±0,03 mm	±0,10 mm
Ovalità	≤0,1% diametro esterno	≤0,3% diametro esterno
Forza di snervamento	20% in più	Standard
Rugosità superficiale	Ra 0,8-1,2μm	Ra 1,5-2,5μm

Vantaggi principali

· Risparmio di peso: 30% più leggeri dei tubi tradizionali
· Vestibilità precisa: Ideale per gruppi telescopici
· Conveniente: 15-20% più economico rispetto alle alternative senza cuciture
· Pronto all'uso: Non è richiesta alcuna lavorazione secondaria

Applicazioni tipiche

· Componenti aerospaziali (strutture non critiche)
· Telai per apparecchiature mediche
· Sistemi di montaggio di pannelli solari
· Architetture espositive
· Condotti del braccio robotico

Opzioni di imballaggio

Digitare	Quantità per pacco	Protezione
Cassa di legno	50 tubi	Involucro impermeabile
Confezione di nastri in acciaio	100 tubi	Protezioni per i bordi
Rack VMI personalizzato	200 tubi	Etichetta RFID
