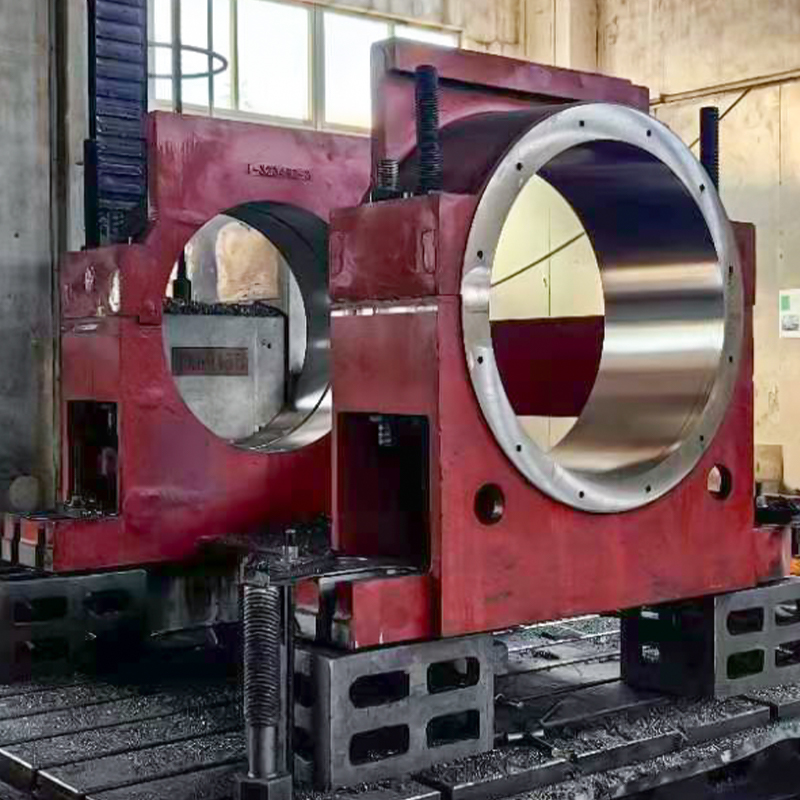

I nostri alloggiamenti per cuscinetti in acciaio fuso di alta qualità sono progettati per carichi estremi e prestazioni di precisione in applicazioni industriali esigenti. Realizzati in acciaio fuso ASTM A216 WCB e opzionalmente in altre qualità premium, questi alloggiamenti garantiscono elevata durata, affidabilità e precisione. Disponibili con diametri da Ø50 mm a Ø1500 mm (1.969–59.055 in), diametri esterni da 100 mm a 2.000 mm e larghezze da 50 mm a 500 mm, compreso il foro standard per carichi pesanti Ø500 mm × 700 mm DE × larghezza 200 mm (19,685 × 27,559 × 7,874 pollici). Ideale per miniere, turbine eoliche, pompe, trasportatori e macchinari industriali su larga scala.
Caratteristiche principali
·Resistenza per impieghi gravosi: ASTM A216 WCB (resa ~250 N/mm²) supporta carichi estremi.
·Lavorazione meccanica di precisione: Le tolleranze del foro ±0,05 mm garantiscono un perfetto accoppiamento del cuscinetto.
·Resistenza alla corrosione: Verniciatura, zincatura o rivestimento ad olio opzionali.
·Gamma di grandi dimensioni: Dimensioni foro fino a Ø1500 mm (59.055 in) per cuscinetti massicci.
·Design durevole: Costruzione in acciaio fuso per affidabilità a lungo termine.
·Opzioni personalizzabili: Dimensioni e finiture su misura per applicazioni specifiche.
Gradi di acciaio comuni
| Grado d'acciaio | Digitare | Carico di snervamento (N/mm²) | Resistenza alla trazione (N/mm²) | Allungamento (%) | Applicazioni chiave | Note |
| ASTM A216 WCB | Acciaio al carbonio fuso | ~250 | 485–655 | 22 | Macchinari industriali standard e pesanti, miniere, turbine eoliche | Più ampiamente utilizzato; ottima lavorabilità |
| ASTM A4874Q | Acciaio fuso ad alta resistenza | ~485 | 655–895 | 15-20 | Applicazioni per impieghi estremi, apparecchiature di grandi dimensioni | Resistenza superiore per carichi molto elevati |
| ASTM A217WC9 | Acciaio legato al Cr-Mo | ~275 | 485–655 | 18 | Applicazioni ad alta temperatura, turbine, macchinari pesanti | Eccellente stabilità termica |
| AISI 304 (EN 1.4301) | Acciaio inossidabile | ~205 | 515–690 | 40 | Ambienti resistenti alla corrosione, alimentare, marino | Ideale per ambienti umidi o chimicamente aggressivi |
| ASTM A36 | Acciaio al carbonio strutturale | ~250 | 400–550 | 20 | Macchinari standard, applicazioni industriali più piccole | Opzione economica per carichi più leggeri |
Dimensioni e dimensioni tipiche
| Diametro foro (ID) | Diametro esterno (OD) | Larghezza | Note |
| Ø50 mm | 120 mm | 50 mm | Piccoli macchinari |
| Ø200 mm | 400 mm | 120 mm | Macchinari medi |
| Ø500 mm | 700 mm | 200 mm | Industriale pesante |
| Ø1000mm | 1400 mm | 350 mm | Attrezzatura di grandi dimensioni |
| Ø1500 mm | 2000 mm | 500 mm | Applicazioni per impieghi estremi |
Capacità di carico: Fino a 50.000 kg (110.231 lb) dinamici, a seconda del tipo di cuscinetto.
Tolleranze: Foro ±0,05 mm per Ø50–500 mm; ±0,1 mm per >500–1500 mm. DE/Larghezza ±0,5 mm per Ø50–500 mm; ±1 mm per >500–1500 mm. Finitura superficiale Ra ≤ 1,6 µm.
Processo di produzione
1. Colata: La fusione in sabbia o a cera persa forma alloggi robusti.
2. Lavorazione meccanica di precisione: La lavorazione CNC consente di ottenere un foro di ±0,05 mm e una precisione dimensionale ridotta.
3. Trattamento termico: Normalizzato o ricotto per migliorare resistenza e tenacità.
4. Finitura superficiale: Verniciato, zincato o oliato per resistere alla corrosione.

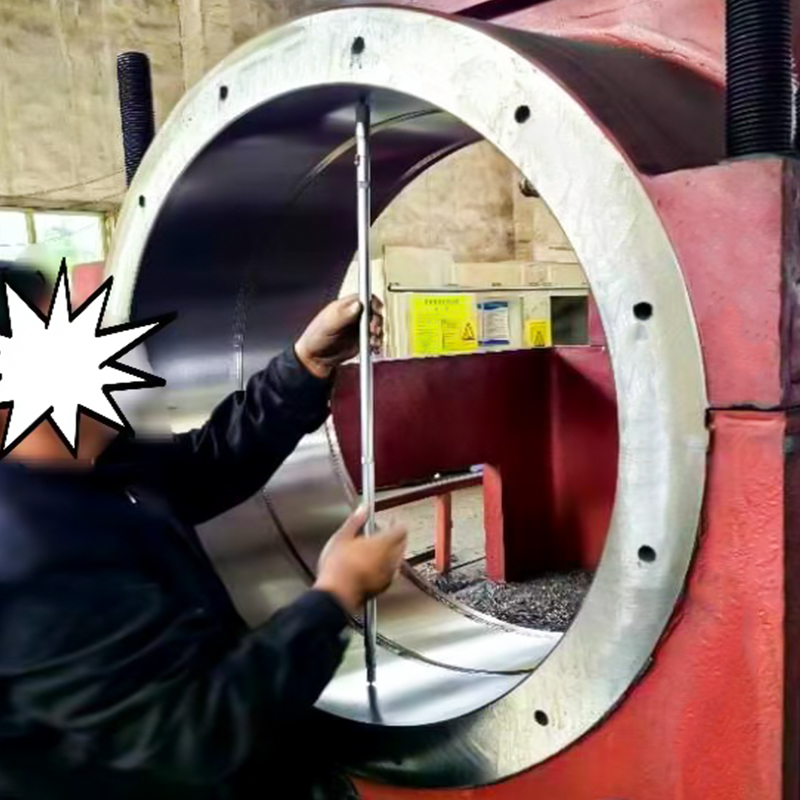

5. Test di qualità: Controlli dimensionali, prove di durezza e ispezioni ad ultrasuoni.
Applicazioni
·Estrazione: Sistemi di trasporto, frantumatori e movimentazione materiali (WCB, A487 4Q).
·Turbine eoliche: Alloggiamenti dell'albero principale e del cambio (WCB, WC9).
·Macchine pesanti: Pompe, turbine e attrezzature industriali (WCB, foro Ø500 mm).
·Ambienti corrosivi: Lavorazione alimentare o applicazioni marine (AISI 304).
·Applicazioni standard: Macchinari e automobili più piccoli (A36).
·Applicazioni secondarie: Supporti strutturali in apparecchiature di grandi dimensioni, raccordi resistenti alla corrosione e altri usi personalizzati.
Vantaggi
·Maggiore durata dei cuscinetti con accoppiamento preciso.
·Vibrazioni e rumore meccanico ridotti.
·Elevata capacità di carico e resistenza agli urti.
·Opzioni per la resistenza alla corrosione in ambienti difficili.
Consegna e garanzia di qualità
·Condizioni di consegna: Normalizzato o ricotto.
·Condizioni della superficie: verniciata, zincata o oliata.
·Conformità: standard ASTM A216, A487, A217, A36 e AISI.
·Certificati: DIN EN 10204 3.1 per composizione chimica, proprietà meccaniche e precisione dimensionale.
