ASTM A513 Tipo 1 vs Tipo 5: confronto meccanico e dei costi

Cosa sono ASTM A513 Tipo 1 e Tipo 5?

ASTM A513 copre i tubi meccanici saldati a resistenza elettrica in acciaio al carbonio e legato. All'interno di queste specifiche, il Tipo 1 e il Tipo 5 si collocano agli estremi opposti dello spettro della precisione di produzione. Il tipo 1 è prodotto mediante laminazione a caldo del nastro, formandolo in un tubo e saldatura senza ulteriore lavorazione a freddo. Il tipo 5 inizia con lo stesso processo ERW ma poi viene sottoposto a trafilatura a freddo su un mandrino e a una ricottura completa di distensione: il percorso DOM (Drawn Over Mandrel). Questa lavorazione aggiuntiva cambia tutto, dall'uniformità della parete alla lavorabilità.

• Tipo 1A: nastro saldato, laminato a caldo, superficie con tipica scaglia di laminazione.
• Tipo 1B: come 1A ma decapato e oliato per rimuovere le incrostazioni e migliorare la pulizia della superficie.
• Tipo 5: guscio ERW trafilato a freddo su un mandrino, quindi sottoposto a distensione. La linea di saldatura diventa praticamente impercettibile e in molte applicazioni il tubo si comporta come un prodotto senza giunzioni.

Il mercato dei tubi meccanici utilizza spesso “HREW” come abbreviazione per il Tipo 1 e “DOM” per il Tipo 5. Questo linguaggio è pragmatico, ma semplifica eccessivamente. Il tipo 1 inizia dai nastri laminati a caldo, mentre il tipo 5 utilizza nastri laminati a caldo o a freddo prima della trafilatura. La fase di trafilatura a freddo affina la struttura del grano, aumenta il carico di snervamento e restringe le dimensioni. Al contrario, il Tipo 1 mantiene la condizione come saldato, il che significa che le proprietà e le tolleranze sono essenzialmente quelle della striscia originale e del processo di saldatura.

Proprietà meccaniche: snervamento, trazione e allungamento

ASTM A513 non pubblica tabelle delle proprietà separate per ciascun tipo. Definisce invece gli intervalli di composizione chimica e lascia che i requisiti dei test meccanici siano concordati tra acquirente e produttore. In pratica, l’industria ha stabilito valori tipici ben consolidati per i gradi comuni come 1008, 1010 e 1020 in ciascun percorso di produzione. Il tipo 5 fornisce costantemente snervamento minimo e resistenza alla trazione più elevati perché la lavorazione a freddo e la distensione si combinano per aumentare la densità di dislocazione alleviando allo stesso tempo le tensioni residue di saldatura.

Resistenza allo snervamento Il tipo 5 in genere supera quello del tipo 1 del 15-25% per lo stesso grado di carbonio. Il divario si allarga leggermente nel 1020 perché l’effetto della trafilatura a freddo è più pronunciato nei materiali ad alto contenuto di carbonio. L'allungamento diminuisce dopo la lavorazione a freddo, ma il ciclo di distensione ripristina una duttilità sufficiente per mantenere il prodotto formabile. Gli ingegneri che scelgono un tubo per un cilindro idraulico o un albero motore spesso necessitano sia di una resa maggiore che di un allungamento controllato; Il tipo 5 offre questo equilibrio. Il tipo 1 rimane perfettamente funzionante dove i carichi sono statici e i livelli di sollecitazione rimangono inferiori a 30 ksi.

Tolleranze dimensionali e finitura superficiale

Se avete bisogno di un tubo che scorra in un foro levigato senza post-lavorazione, l'intervallo di tolleranza tra Tipo 1 e Tipo 5 diventa il fattore decisivo. La tolleranza del diametro esterno di tipo 1 per un tubo da 2 pollici spesso si aggira intorno a ±0,010 pollici; Il tipo 5 raggiunge normalmente ±0,005 pollici e le frese possono contenere ±0,003 pollici su richiesta. Lo spessore della parete segue la stessa tendenza: ±10% del valore nominale per il Tipo 1, ±5% (o migliore) per il Tipo 5. La rettilineità è un altro elemento di differenziazione. Il tipo 1 può deviare di 0,030 pollici per piede, mentre il tipo 5 in genere lo dimezza.

Le condizioni della superficie sono importanti per la protezione dalla corrosione e il rivestimento a valle. Il tipo 1A viene fornito con scaglie di laminazione che devono essere rimosse prima della verniciatura o della placcatura. Il tipo 1B, decapato e oliato, offre un substrato più pulito. Il tipo 5 è dotato di una superficie lucida e liscia richiede una preparazione minima della superficie prima del rivestimento elettronico o della fosfatazione , e il suo valore Ra più basso contribuisce a una migliore durata a fatica dei componenti dinamici. Ad esempio, un tubo DOM destinato alla canna di un cilindro idraulico può spesso passare direttamente alla levigatura senza ulteriori passaggi di tornitura.

Idoneità all'applicazione: quando utilizzare il tipo 1 rispetto al tipo 5

Non esiste un singolo tipo di tubo adatto a ogni brief di progettazione. Una matrice decisionale semplice costruita in base al livello di carico, alla domanda di precisione e al budget ti guida verso la scelta giusta. Utilizzare la tabella seguente come punto di partenza, quindi adattarla ai propri requisiti di fatica e corrosione.

L'elenco non è esaustivo. Quando un progetto richiede un ID a specchio dopo la levigatura, il punto di partenza è quasi sempre a tubo del cilindro idraulico levigato prodotto da stock DOM. Se il vostro progetto prevede un albero soggetto a ripetute coppie di inversione, il passaggio dal Tipo 1 al Tipo 5 spesso elimina i passaggi di raddrizzatura e lavorazione post-saldatura, accorciando l'intera sequenza di produzione.

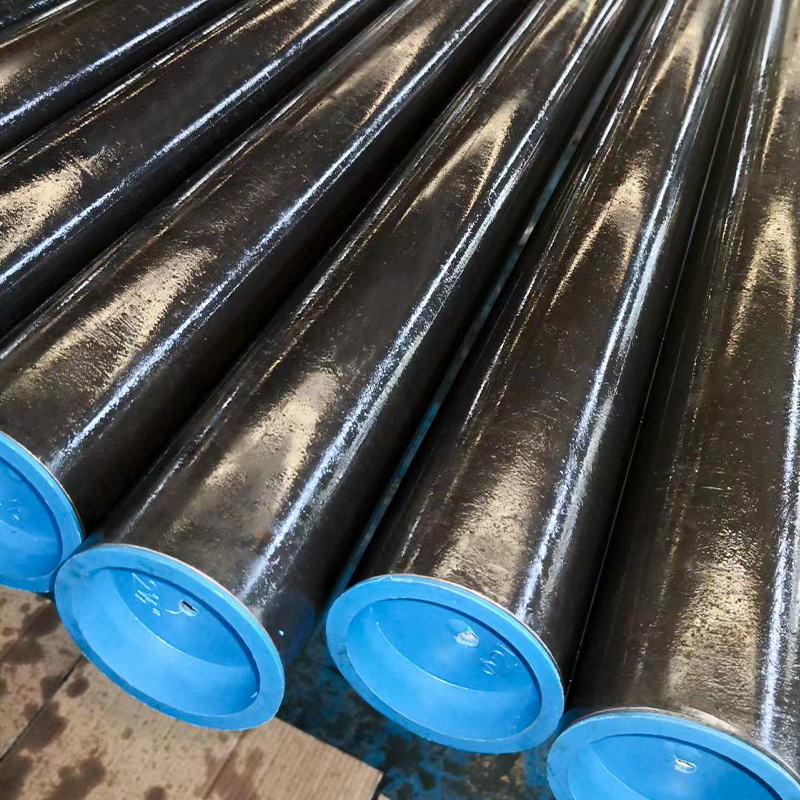

Tubo levigato e SRB – ASTM A513 ST52 / SAE 1026, saldato (CDW), finitura ID a specchio per cilindri idraulici, fornitori -

Suao è fornitore cinese di tubi levigati e SRB - ASTM A513 ST52 / SAE 1026, saldati (CDW), finitura con ID a specchio per cilindri idraulici, tubi levigati personalizzati e SRB - ASTM A513 ST52 / SAE 1026, saldati (CDW

Visualizza il prodotto →

Considerazioni sui costi e sulla catena di fornitura

I tubi DOM richiedono un premio. Su base libbra, il Tipo 5 costa il 20–40% in più rispetto al Tipo 1 dello stesso mulino. Questo numero si riduce quando si tiene conto della riduzione degli scarti e delle operazioni eliminate. Una parte di Tipo 1 potrebbe richiedere un passaggio di tornitura aggiuntivo per correggere l'ovalizzazione del diametro esterno, mentre una parte DOM viene inserita direttamente in un centro di taglio laser o di lavorazione.

• Prezzo delle materie prime: il tipo 1 è il valore di base; Il supplemento di tipo 5 riflette la trafilatura a freddo, la movimentazione del mandrino e il tempo del forno di distensione.
• Quantità minime di ordine: il tipo 1 viene spesso immagazzinato in dimensioni standard, con disponibilità per piccoli ordini. Il tipo 5 spesso richiede un MOQ maggiore perché gli stabilimenti eseguono programmi di prelievo basati su campagne.
• Tempi di consegna: Stock Type 1 spedito entro giorni. Le dimensioni DOM non in stock possono richiedere dalle 4 alle 8 settimane in più, soprattutto per le leghe come 1026 o ST52.
• Costo totale del progetto: fattore nel tasso di scarto di lavorazione. Il tipo 1 può generare l'8-12% in più di scarti nei componenti ad alta tolleranza; Il controllo dimensionale superiore del Tipo 5 spesso riduce il costo complessivo di un pezzo finito.

Anche la resilienza della catena di fornitura favorisce il Tipo 5 per le applicazioni critiche. Un singolo guscio DOM può sostituire una fabbricazione in più fasi che in precedenza richiedeva un tubo senza saldatura trafilato a freddo e una saldatura. Lo stoccaggio di un numero inferiore di SKU semplifica l'inventario e le proprietà coerenti riducono il rischio di interruzioni della produzione dovute alla variazione del materiale. Per l'approvvigionamento degli acquirenti tubo d'acciaio saldato trafilato a freddo secondo ASTM A513, verificare che lo stabilimento sia in grado di fornire i rapporti di prova e la certificazione dimensionale richiesti evita problemi di qualità a valle.

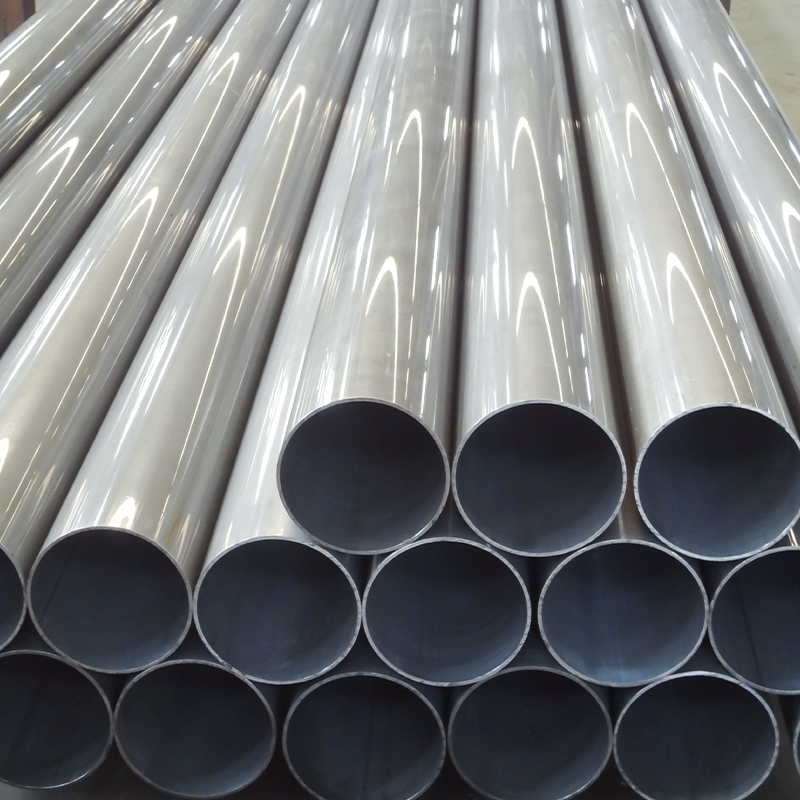

Tubo in acciaio saldato trafilato a freddo (CDW) DIN 2393 ASTM A513 Grado ST37-2 ST52.3, fornitori - Jiangsu Suao Metal Product Co., L

Suao è fornitore cinese di tubi in acciaio saldati trafilati a freddo (CDW) DIN 2393 ASTM A513 grado ST37-2 ST52.3, tubi in acciaio saldati trafilati a freddo personalizzati (CDW) DIN 2393 ASTM A513 grado ST37-2 ST52.3, saldature trafilate a freddo

Visualizza il prodotto →

Prestazioni di fabbricazione e lavorazione

Saldatura, piegatura e lavorazione interagiscono ciascuna in modo diverso con i due tipi di tubo. La condizione saldata del Tipo 1 generalmente accetta la giunzione standard da ERW a ERW senza preriscaldamento speciale, a condizione che la chimica sia a basso tenore di carbonio. Il tipo 5, sebbene anch'esso saldabile, potrebbe richiedere un leggero preriscaldamento quando lo spessore della parete supera 0,250 pollici per evitare cricche da idrogeno vicino alla zona interessata dal calore. Il processo DOM non introduce leghe che compromettono la saldabilità; semplicemente affina la grana e lo stress residuo è inferiore rispetto al tipo 1 saldato.

• Saldatura: il tipo 1 è tollerante con GMAW e saldatura a resistenza. Il tipo 5 potrebbe richiedere un preriscaldamento superiore a 0,250″ di parete, ma in genere non necessita di distensione post-saldatura per il servizio senza pressione.
• Flessione: il tipo 5 presenta un ritorno elastico più prevedibile perché il suo carico di snervamento è più elevato e più uniforme attorno alla circonferenza. Il tipo 1 può mostrare un assottigliamento delle pareti all'esterno della curva se il tubo non è completamente rotondo.
• Lavorazione: Macchine di tipo 5 con meno vibrazioni dell'utensile e maggiore durata dell'inserto perché la superficie è consistente e la matrice lavorata a freddo rompe il truciolo in modo netto. La scaglia di tipo 1 può accelerare l’usura dell’utensile del 10–20% se non viene rimossa prima.

Per le officine di fabbricazione che gestiscono centinaia di parti identiche, la differenza nel tasso di scarto e nel tempo di ciclo spesso giustifica il passaggio allo stock DOM. Una parte che deve essere alesata, tornita e scanalata beneficerà quasi sempre dell'uniformità dimensionale del Tipo 5, mentre una semplice staffa saldata potrebbe non recuperare mai il premio del materiale.

Idee sbagliate comuni su A513 Tipo 1 e Tipo 5

Molti miti persistono nei dipartimenti di approvvigionamento e progettazione. Chiarirli evita costose specifiche eccessive o, peggio, sottospecifiche che portano a fallimenti sul campo.

Idea sbagliata 1: il tipo 5 è senza soluzione di continuità. DOM inizia come un tubo ERW. La trafilatura a freddo su un mandrino sposta la zona di saldatura e la successiva distensione ricristallizza l'area, rendendo la saldatura invisibile anche al microscopio. I test distruttivi rivelano la giuntura originale, ma per le applicazioni oleodinamiche e strutturali le prestazioni sono equivalenti a quelle di un vero tubo senza saldatura. Quando è richiesta una vera e propria continuità, è necessario invocare specifiche come ASTM A519.

Idea sbagliata 2: il tipo 1 non può essere utilizzato per nessun componente della macchina. Il tipo 1 funziona bene in assiemi a basso ciclo, statici o con carichi leggeri. Distanziali delle ruote, tubi distanziatori e guard rail utilizzano regolarmente il Tipo 1. La limitazione non è l'idoneità allo scopo ma la tolleranza e la durata a fatica. I progettisti dovrebbero valutare lo stato di sollecitazione effettivo anziché utilizzare il DOM come impostazione predefinita.

Idea sbagliata 3: il DOM costa sempre di più in base al progetto. Sebbene il prezzo per piede sia più elevato, la riduzione delle fasi di lavorazione, delle operazioni di raddrizzatura e degli scarti spesso comporta un costo totale inferiore. Questo è il motivo per cui molti produttori orientati al volume hanno standardizzato il DOM per le parti rotanti di alto valore.

Idea sbagliata 4: la finitura superficiale è solo estetica. Nei cilindri idraulici, la superficie del diametro interno influenza l'usura della guarnizione e la forza di strappo. La finitura decapata del Tipo 1B è un grande passo avanti rispetto al Tipo 1A, ma manca ancora del buon Ra del DOM. Per le superfici di tenuta dinamiche, questi micron extra di rugosità si traducono direttamente in intervalli di manutenzione e rischio di perdite.

Come ordinare il tubo A513: specifiche chiave da fornire

Una specifica di acquisto completa elimina avanti e indietro e garantisce che la cartiera o il centro servizi forniscano esattamente ciò che la stampa richiede. Ogni richiesta di offerta dovrebbe includere i seguenti dettagli:

1. Tipo ASTM (1A, 1B o 5).
2. Grado del materiale (1008, 1010, 1020, 1026 o lega equivalente).
3. Diametro esterno e spessore della parete con classe di tolleranza, se più stretto dello standard.
4. Lunghezza, condizione di taglio (casuale, lunghezza di fresatura o taglio preciso su lunghezza) e finitura finale.
5. Condizioni della superficie (scaglia di laminazione, decapato-oliato o DOM lucido) ed eventuali requisiti di rivestimento supplementare.
6. Quantità, sia per rilascio che annuale, per aiutare il fornitore a ottimizzare i cicli di produzione.
7. Certificazioni richieste: rapporti di prova dello stabilimento secondo EN 10204 tipo 3.1 o 3.2, analisi chimiche ed eventuali NDE aggiuntive.

Quando l'applicazione richiede la ripetibilità delle dimensioni e delle proprietà meccaniche della trafilatura a freddo, facendo riferimento alle capacità delineate nel ns tubo di acciaio trafilato a freddo di precisione l'inventario allineerà le aspettative. Fornire quanti più dettagli possibili sulla sequenza di lavorazione o saldatura prevista; un buon fornitore può spesso proporre uno spessore di parete alternativo o una piccola modifica chimica che riduce i tempi di consegna senza sacrificare le prestazioni.
